[喇叭] 快報 - GRYPHON PANTHEON

    [複製鏈接]
簽到
2314
發表於 2014-7-25 11:36:30 | 顯示全部樓層 |閱讀模式
我說我話: 睇見已經流哂口水.................................




登錄/註冊後可看大圖

登入後,內容更豐富

您需要 登錄 才可以下載或查看,沒有賬號?註冊

×
 樓主| 發表於 2014-7-25 11:36:31 | 顯示全部樓層


登錄/註冊後可看大圖


Gryphon推出最新的Pantheon喇叭,它的定位是比書架型的Mojo大,但比Trident II小,是目前Gryphon家族中最小的落地喇叭,不過Pantheon用到的技術與用心程度可一點都不輸其他款式,像是Gryphon看家的相位恆定技術(constant phase)就用在Pantheon身上,可保持所有頻率下的相位都是同相,使聲音更為精準。

    單體部分,Pantheon的高音也和其他款式一樣,使用AMT(Air Motion Transformer)氣動式高音,其振膜採金屬薄膜加以折迭,質量極輕,可輕易直上40kHz。雙中音與雙低音單體各為5寸與8寸,振膜為玻璃纖維材質,是Gryphon特別向ScanSpeak訂製,內含阻尼層,具有低Q值的特性。分音器採4階分音,使用來自Duelund、Jensen、Holm、Mundorf的發燒組件,配上嚴謹精密的電路佈局,可杜絕組件之間不良的交互影響,且分音器放置於抑震平台上,可避免震動干擾。此外,分音器由一個28V電池提供偏壓給電解電容,作為阻抗校正之用。電池偏壓則以A類方式運作,以確保細節與3D音場的重現。

    最特別的莫過於Pantheon的箱體設計。 Pantheon的5顆單體呈MTM式排列,每一個單體都固定在各自的前障板上,且每塊前障板帶有些許傾斜角度,向中央呈弓形設計,和Trident II如出一轍,自然是為了時間相位一致而設。前障板的邊緣則刻意設計成曲面,有減低繞射、增強結構強度的目的。此外,每顆單體各自獨立的前障板,又可避免單體震動相互傳導而產生污染,可說是一舉兩得。此外,就連單體箱室也各自獨立,兩個中音單體採密閉式音箱,低音則是低音反射式音箱。兩邊側板可更換,應該是為了可變換造型與外觀的的獨特考慮。




    器材規格

    形式:5單體3音路低音反射式落地喇叭

    使用單體:AMT氣動式高音×1,5寸玻璃纖維中音×2,8寸玻璃纖維低音×2

    頻率響應:25Hz~40kHz, -3 dB

    尺寸:1480×290×690 mm ( 高×寬×深 )

    重量:89 kg

    售價 : 35,000歐羅
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:32 | 顯示全部樓層

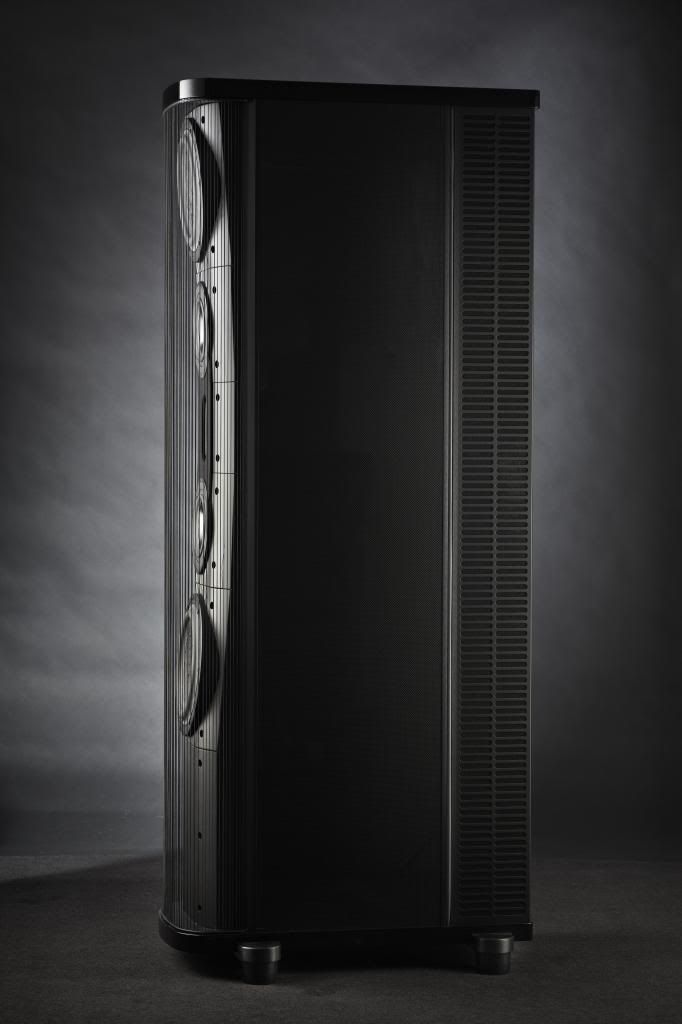

Pantheon是三音路、五單體的架構,配備了Gryphon獨有的恆定相位控制技術,讓所有單體的發聲相位一致,以得到精準的音樂重播性能。





登錄/註冊後可看大圖

回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:33 | 顯示全部樓層

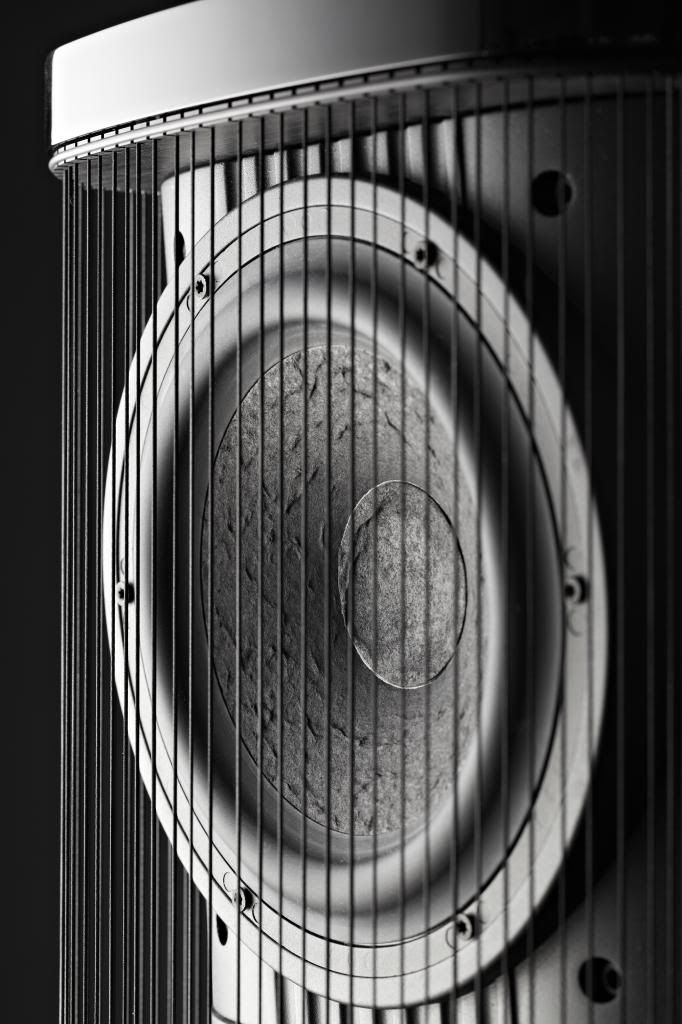

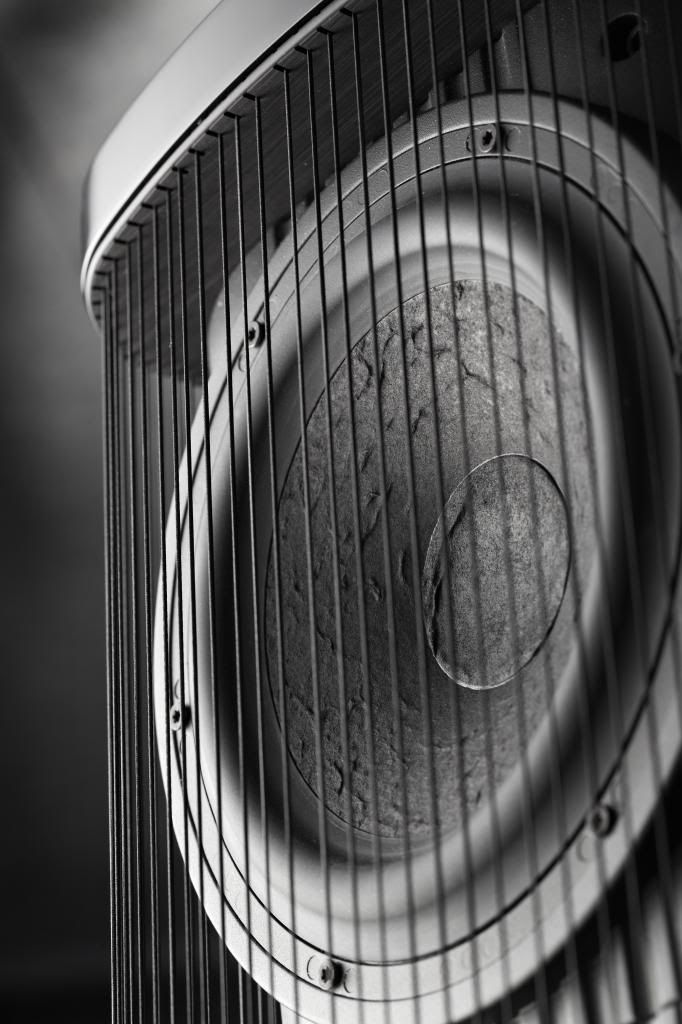

上下兩端的兩支8吋低音同樣是向ScanSpeak訂製的,振膜表面有許多增強剛性的突起。





登錄/註冊後可看大圖


回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:34 | 顯示全部樓層

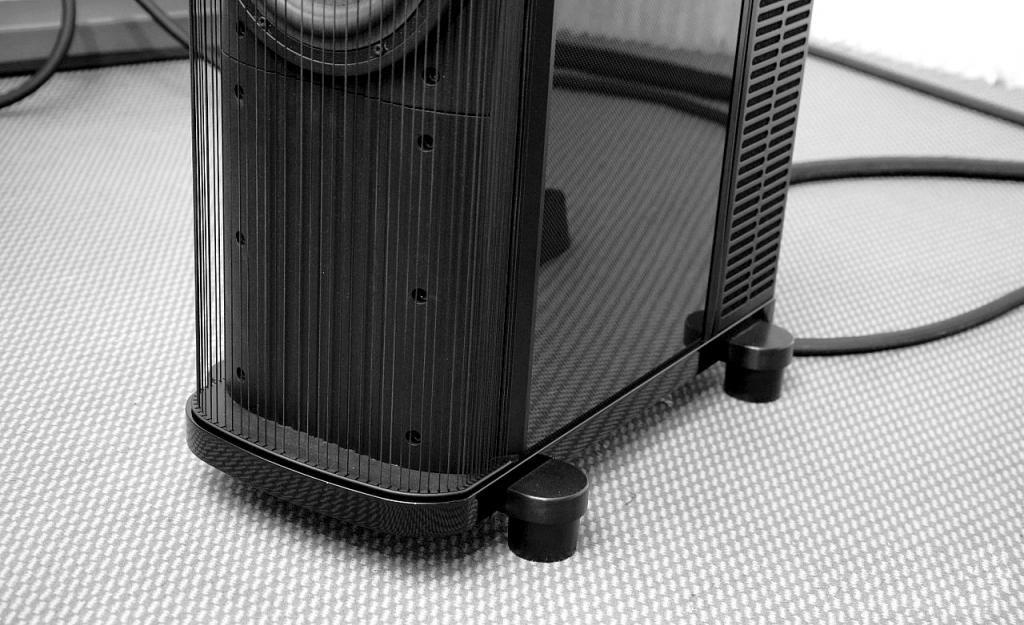

Pantheon喇叭音箱的寬度只比八吋低音略寬一點,為了對地面有更穩固的支撐,底座下方前後各有一支突出的「橫樑」,四個圓柱形腳座就位於其兩側底端。





登錄/註冊後可看大圖
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:35 | 顯示全部樓層

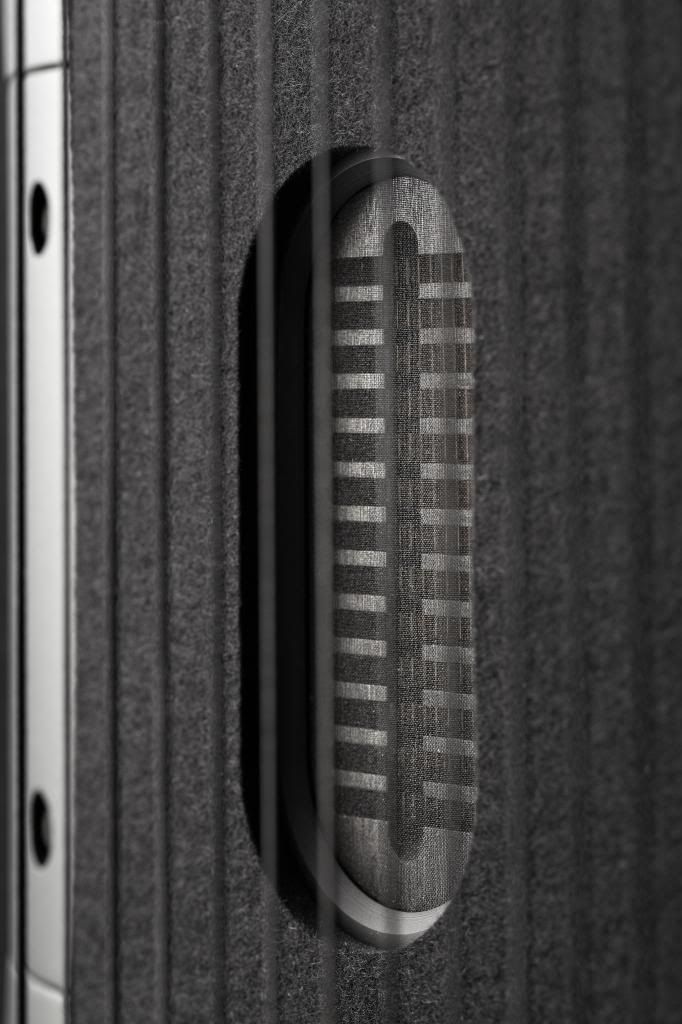

Pantheon喇叭的五支單體為對稱配置,位於中央的高音單體如同高階的Trident II一樣是氣動式(Air Motion Transformer)架構,質量極輕、極高頻延伸極佳(40kH,-3dB)且比一般凸盆式高音振膜有數倍的空氣推動量。在高音單體上下兩側各有一支5吋中音,是特別向ScanSpeak訂製的,具備超低Q值與最小動態壓縮的特性。





登錄/註冊後可看大圖
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:36 | 顯示全部樓層

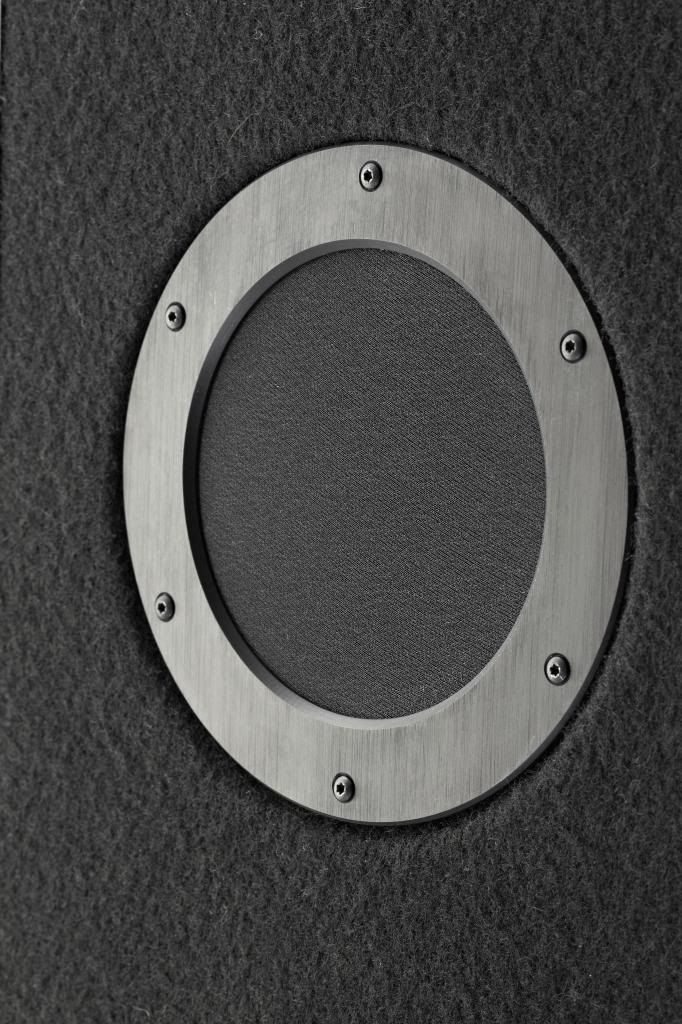

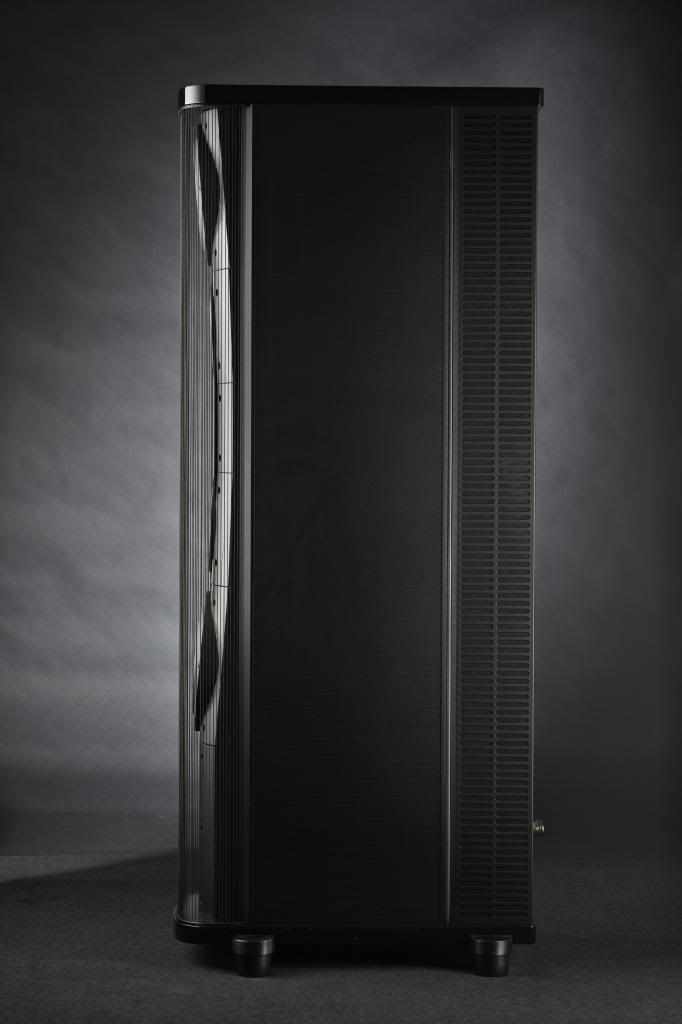

從側面觀察,可以發現Pantheon喇叭的五個單體是呈弧狀排列的,這是為了讓各單體到聆聽位置的時間相位及距離趨於一致。此外,Pantheon喇叭背板上下各有一個尺寸不小的低音反射孔,而且除了低音反射孔與邊框外,全都貼覆了吸音材料。





登錄/註冊後可看大圖
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:37 | 顯示全部樓層

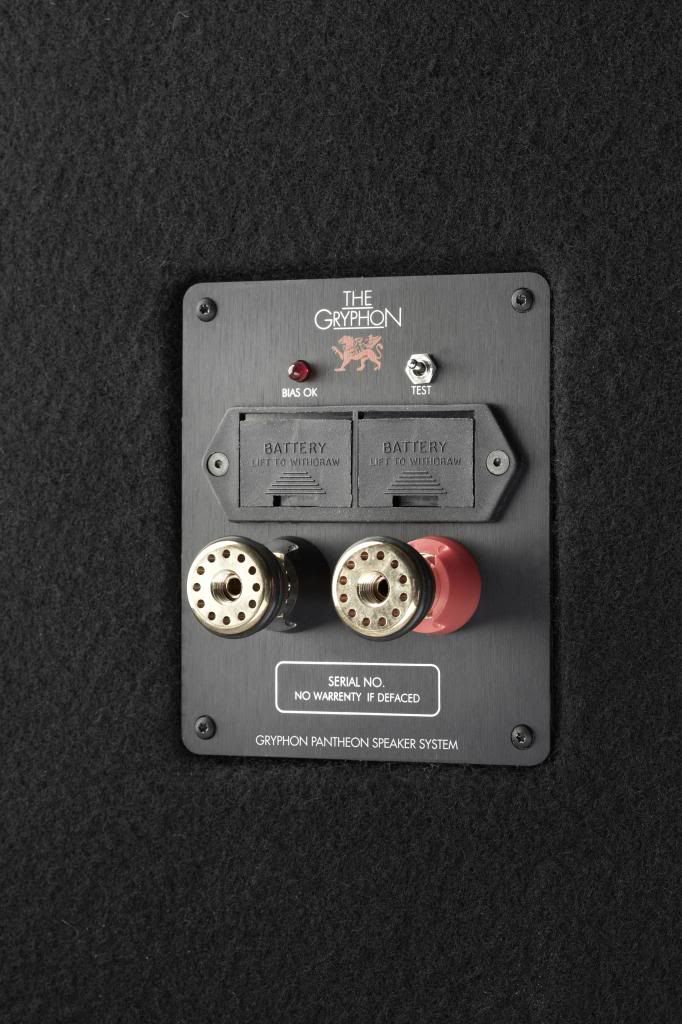

Pantheon喇叭的分音器為四階分音設計,使用Duelund、Jensen、Holm、Mundorf等廠牌的發燒元件,並將分音器固定於抑震平台上,而電解電容更使用一個28V電池提供偏壓,以作為阻抗校正來提昇音樂細節及音場之表現。




登錄/註冊後可看大圖
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 11:36:38 | 顯示全部樓層
熱切期待測試報告.................





登錄/註冊後可看大圖
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 11:41:27 | 顯示全部樓層
好正嘅喇叭音箱
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 11:53:14 | 顯示全部樓層
好型好有味道
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 13:01:44 | 顯示全部樓層
more expensive than a car!
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 13:07:03 | 顯示全部樓層
以擁有為目標....
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 13:09:35 | 顯示全部樓層
柒喜 發表於 2014-7-25 11:36
我說我話: 睇見已經流哂口水.................................

口水5係咁流架
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 13:17:23 | 顯示全部樓層

可恨不能擁有
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 14:39:29 | 顯示全部樓層
回復 柒喜 #1 的帖子


嘩, 真係睇到都想自己屋企裝番套喎 ! 其實喺德國慕尼黑 Gryphon 展房內都擺設咗一套系統作動態展示,發聲嘅主角係全新推出嘅 Pantheon 落地式喇叭,前端搭配嘅當然係自家嘅旗艦系列器材。Pantheon 係三音路、五單體嘅架構,配備咗 Gryphon 獨有嘅恆定相位控制技術,讓所有單體嘅發聲相位一致,以得到精準嘅音樂重播性能。

咁到底係使用邊一部後級好呢?當然就係 Gryphon 嘅最新旗艦 Mephisto 啦,儘管呢間展房面積不算細,但只係出動咗立體聲版本嘅 Mephisto Stereo 就搞掂喇。


Gryphon 器材嘅操作好早就運用咗觸控技術,Mephisto 後級亦唔例外,觸控按鍵就設置於前面板中央偏下方嘅「腰帶」處,以正中央紅色 Gryphon 鷲獅標誌為界,左側有電源、MUTE 與 CHECK 三個按鍵(CHECK 係用嚟檢視各燈號是否正常),右側則有 BIAS L、BIAS M 與 BIAS H三段純 A 類偏壓設定,設定喺 BIAS M 時純 A 類輸出為每聲道 50 瓦以內(8 歐姆負載時),只有喺 BIAS H 的時候才是全功率輸出 100% 純 A類,當然,跟過往 Gryphon 嘅多款後級一樣,設定喺 BIAS H 才能使其音質、驅動力與動態性能「火力全開」。
以上影片乃youtube提供,與本站無關; 若無法觀看,可查看原網址

High End 2014 . Munich - Gryphon Pantheon presentation - live recording at M.O.C.

回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 15:16:57 | 顯示全部樓層
前面 D 缐好特別
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 15:30:45 | 顯示全部樓層
極品,尤其係價錢方面
回覆 讚好 不讚 使用道具

舉報

發表於 2014-7-25 15:31:05 | 顯示全部樓層
禾刀流左
回覆 讚好 不讚 使用道具

舉報

 樓主| 發表於 2014-7-25 16:13:28 | 顯示全部樓層
lomei 發表於 2014-7-25 15:16
前面 D 缐好特別

係代替喇叭面板
回覆 讚好 不讚 使用道具

舉報
